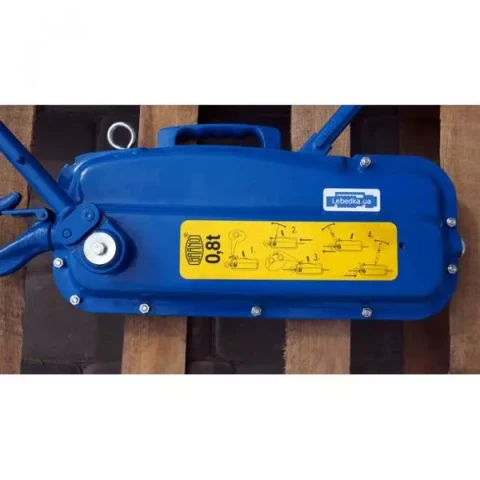

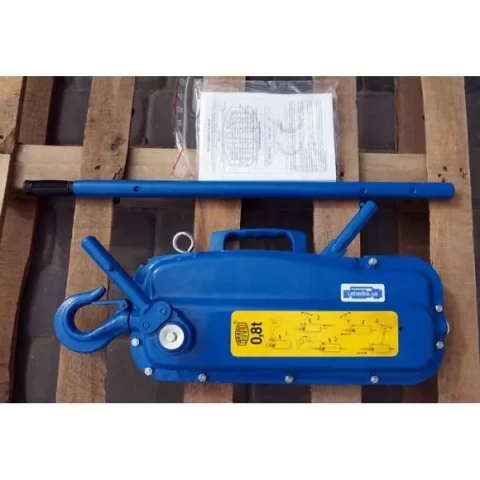

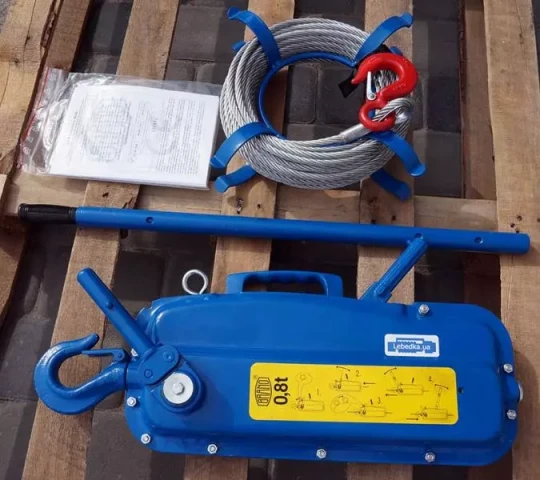

Лебідка ручна важільна Brano 1600 кг без тросу

Код: 032203

+2 фото

+4 фото

Офіційний представник в Україні

	Офіційний представник в Україні
Артикул	123-317010-012-D
Довжина тросу	10 м, 20 м, 30 м, 40 м
Тягове зусилля	1600 кг
Тип ручної лебідки	Ричажні

Показати всі характеристики

Ціна 14857 грн

Порівняти

Обране

Поділитися

Специфікація
Опис
Корисні посилання
Оплата та доставка
Відео 1
Відгуки 0

Специфікація

Характеристики:

Артикул	123-317010-012-D
Тягове зусилля	1600 кг
Довжина тросу	10 м, 20 м, 30 м, 40 м
Застосування для	Промисловості
Тип ручної лебідки	Ричажні
Вид тросу	Трос


Бренд	Brano

Опис

Лебідка ручна важільна Brano 1600 кг

Основне призначення ручної важільної лебідки Brano 1600 кг – підйом, переміщення й утримання вантажу. Даний механізм використовується в станціях техобслуговування, промисловій справі, будівництві, де часто проводяться монтажно-експлуатаційні роботи.

Ручна лебідка легко переміщує вантаж, вагою до 1,6 т, зі швидкістю підйому – 2 м/хв. Дана конструкція дуже надійна, легка в експлуатації і транспортуванні, відрізняється тривалим терміном експлуатації.

Вантажопідйомний механізм обладнаний барабаном з тросом (довжина узгоджується) і ручним важелем, з керуючим зусиллям 450 N (45 кг). Завдяки наявності запобіжника від перевантаження, високоякісної гальмівна система пристрою не дасть впасти вантажу і надійно убезпечить персонал. Лебідки Brano відповідають стандартам EN 13157 і визнані в усьому світі.

Телескопічна рукоятка забезпечує легкість і простоту в управлінні механізмом.

Важливо! Троси більшої довжини поставляються під замовлення.

Параметри важеля лебідки Brano

Тіп	Вантажо підйомність т.	Швидкість підйому (м/хв)	Керуюче зусиля на важелі (N)	Основні розміри (мм)							Маса (кг)
Тіп	Вантажо підйомність т.	Швидкість підйому (м/хв)	Керуюче зусиля на важелі (N)	a	b макс.	c	d	d1	e	e1	Маса (кг)
30-10	0,8	2	250	535	300	125	36	32	23,5	23,5	11,1
30-00	1,6	2	450	630	360	155	43	46	32,5	32,5	19,2
30-11	3,2	0,45 0,84	380 (B) 750 (A)	680	410	140	28	64	47	45,5	33,5
1) розрахунок зроблений з припущення 35 хитань ручним важелем в хвилину. 2) A - при більшій швидкості підйому B - при меншій швидкості підйому. Домкрат вантажопідйомністю 3,2 т замість гака оснащений підвісний цапфою.

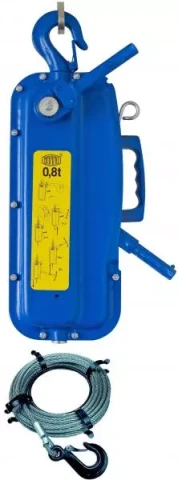

Схема важільної ручної лебідки Brano Rope hoist

Ручний важіль для лебідки Brano

Вантажопідйомність (т)	Основнірозіри (мм)			Масса (кг)
Вантажопідйомність (т)	d	l в задвинутом положении	L	Масса (кг)
0,8	22	650	1100	2
1,6	29	730	1220	2,8
3,2	29	730	1220	2,8

Схема рычага лебедки

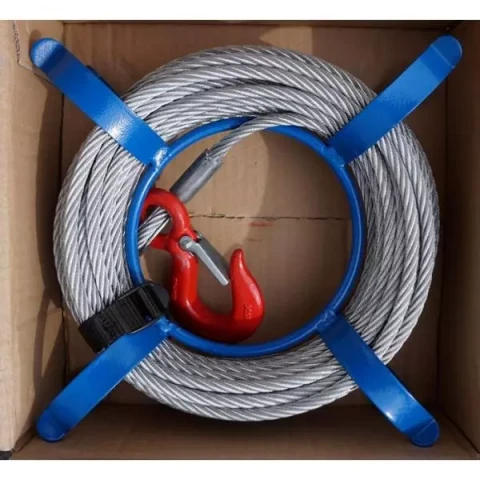

Барабан с тросом

Вантажопідйомність (т)	Ø троса (мм)	Довжина тросу (мм)	D (мм)	Маса * (кг)
Вантажопідйомність (т)	Специфікація троса згідно EN 12385-4+A1	Довжина тросу (мм)	D (мм)	Маса * (кг)
0,8	Ø 8 6×19 SFC 1770 BsZ	10, 20, 30, 40	345	5,9
1,6	Ø 11 6×19 SFC 1770 BsZ	10, 20, 30, 40	420	12
3,2	Ø 16 6×27 WSC 1770 BsZ	10, 20, 30, 40	520	25
*Маса дійсна для троса 20 м

Схема троса ручної лебідки Brano

Приклад використання важеля лебідки

Інтернет-магазин lebedka.ua є офіційним представником Brano в Україні.
