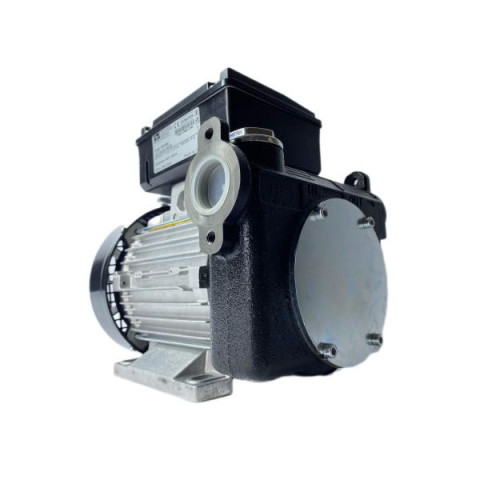

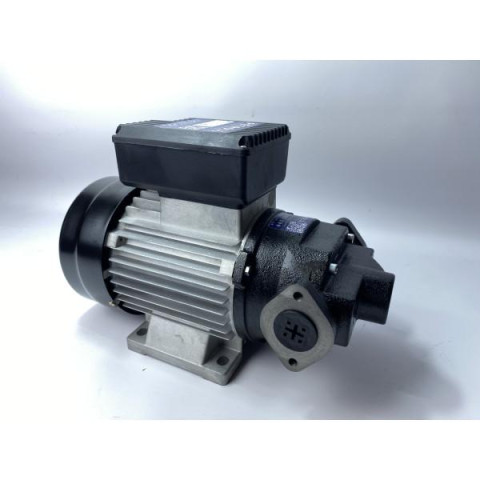

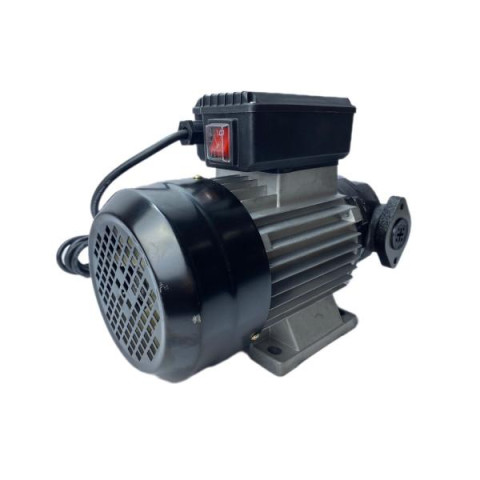

Насос DTP220-100 Panther

 Насос DTP Panther 100: обзор и характеристикиОписание и конструкция. Насос  Panther (серии 56–72–90) представляет собой роторный, самовсасывающий крыльчаточный насос для перекачки дизельного топлива и его аналогов (включая биодизель HVO, XTL). Модель «Panther 100», по данным продавцов, по производительности близка к версии 90 (≈90 л/мин). Насос имеет ротаторный (лопастной) механизм с рутором из стали и лопастями из полиацеталевого пластика. Корпус и насосная секция выполнены из чугуна, а электрический двигатель – индукционный с алюминиевым кожухом. В насос встроен сетчатый фильтр (≈100 мкм) для грубой очистки топлива и байпасный (обводной) клапан для регулировки потока. Распределительная коробка содержит выключатель «Вкл/Выкл» и встроенную схему защиты: двигатель защищён от перегрева. За счёт надёжных уплотнений и прочной конструкции насос отлично переносит низкие температуры и интенсивную эксплуатацию. Его рабочий цикл рассчитан на 30 минут (далее требуется перерыв), хотя младшие модели Panther 56 и 72 допускают непрерывную работу.Технические характеристики. Насос предназначен для работы от сети переменного тока 220 В (50/60 Гц). Существуют также модификации с трёхфазным питанием 380 В. Производительность модели ~90 л/мин (≈5,4 м³/ч) при максимальном давлении около 2,0 бар (≈20 м напора). Наполнение системы происходит самовсасыванием, без дополнительной прокачки. Стандартные вход/выход – резьба 1″ BSP (25 мм). Насос встроенный байпасный клапан для ограничения давления и защитный фильтр 100 μm. Степень защиты двигателя – IP55 (защита от пыли и водяных струй). Рабочий температурный диапазон – примерно от –30°C до +60°C.Корпус и габариты. Корпус насоса чугунный, надёжный и устойчивый к вибрациям. Общая вес-габаритная характеристика типична для серии: вес примерно 13 кг, размеры корпуса – около 345×175×255 мм (Д×Ш×В). Производительность и расход. На входе подаётся дизельное топливо (дизельное или биодизельное до B100), совместимое с материалами насоса. Максимальный расход – порядка 90 л/мин. Фактическая скорость потока регулируется встроенным байпасом. Давление на выходе может достигать 2 бар (≈20 м водяного столба), после чего начинает открываться байпас. Тепловая защита отключает двигатель при перегрузках.Особенности и эксплуатация. Насос предназначен для стационарных систем дозаправки и топливозаправочных модулей: АЗС, складов ГСМ, мобильных мини‑АЗС, автопарков, сельхозтехники и др. Он хорошо подходит для непрерывной работы при умеренных циклах заправки (до 30 мин работы, затем короткий перерыв). Благодаря чугунному корпусу и крупным рабочим узлам насос устойчив к вибрации и ударам, допускает эксплуатацию в агрессивных условиях. Наличие байпасного клапана обеспечивает равномерный поток и защищает систему при высоком давлении. Насос рекомендуется как для стационарных АЗС, так и может устанавливаться на передвижных установках (мини‑АЗС, цистернах).Питание и защита. Модель рассчитана на сеть 220 В, 50/60 Гц. Двигатель имеет защиту от перегрева. Степень защиты IP55 обеспечивает защиту двигателя от пыли и брызг воды. Установлен внешний автоматический выключатель, корпус двигателя – алюминиевый, снижающий нагрев. Варианты с питанием 220 В предназначены для бытового/сельхоз применения, а трёхфазные (380 В) – для промышленных установок.Материалы. Корпус и основание насоса – чугун. Ротор (управляющий клапан) изготовлен из стали, лопатки – из прочного полиацеталевого пластика. Все детали, контактирующие с топливом, устойчивы к химическому воздействию дизтоплива и биодизеля (HVO). Уплотнения – резиновые (NBR) или фторопластовые, защищены от агрессивной среды.Вес, размеры, компоновка. Вес комплекта порядка 13 кг (включая упаковку – до 14кг). Габариты насоса – примерно 345×175×255 мм (длина × ширина × высота). Для подачи топлива монтируется жёстко на плоскость или на бак. На входном и выходном патрубках – стандартные фланцевые или резьбовые соединения 1″. Благодаря встроенной ручке или кронштейну насос легко монтировать и демонтировать.Таблица основных характеристик Параметр Panther 100 Panther 56 Panther 72 Производительность, л/мин ≈90 56 72 Напряжение питания, В 220 (50/60 Гц) (есть 380 V) 220 (50/60) / (есть 380) 220 (50/60) / (есть 380) Потребляемая мощность, Вт ≈1050 (примерно, 220В×4.9А) ≈800 (220В×3.5А) ≈850 (220В×3.9А) Макс. давление, бар ≈2,0 (≈20 м) ≈1,5 (≈15 м) ≈1,5 (≈15 м) Подключение Резьба 1″ BSP (25 мм) Резьба 1″ BSP Резьба 1″ BSP Встроенный фильтр есть, 100 мкм есть есть Байпасный клапан есть есть есть Степень защиты (IP) IP55 IP55 IP55 Диапазон t, °С –30…+60 –25…+50 (примерно) –25…+50 (примерно) Материал корпуса Чугун Чугун Чугун Вес (без упаковки), кг ≈13 (с упаковкой 14) ≈6,8 (≈7,5 с упаковкой) ≈6,8 (≈7,5) Габариты (Д×Ш×В), мм 345×175×255 345×175×255 345×175×255
