Схема електричного тельфера

Якщо детально розглянути конструкцію тельфера, ми побачимо, наскільки простий цей пристрій. До складу якого входить:

• Мn - електричний двигун підйому
• МК1 - електричний двигун візка;
• МК2 - електричні двигуни пересування крана (кількість в залежності від вантажопідйомності: кран 1t - 2х0,25 кВт; 5t - 4х0,25кВт; 8t - 2х0,25кВт)
• Qk - головний контактор;
• 1К, 2К - контактори підйому;
• 3К, 4К - контактори електричного візка;
• 5К, 6К - контактори пересування
• КП - кінцевий вимикач механізму підйому;
• КП1 - кінцевий вимикач механізму пересування талі;
• КП2 - кінцевий вимикач механізму пересування крана;
• КПТ - командний пульт керування;
• Тр - пусково захисний трансформатор;
• СК - контактний елемент зі спеціальним ключем;
• ТРМ - термозахист.

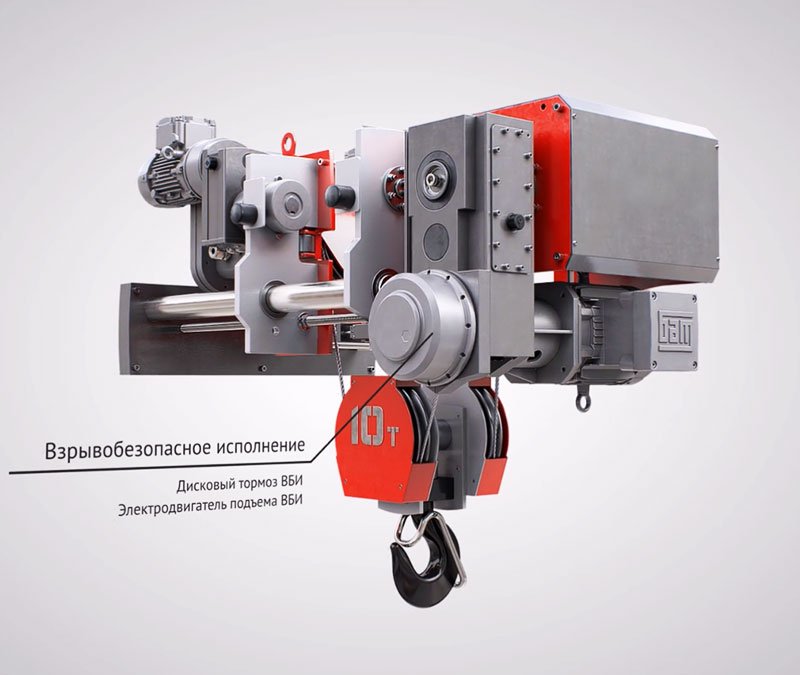

Як бачимо, електричний тельфер - блоковий механізм, який складається з:

• двигуна,
• редуктора,
• барабана,
• гальм,
• стопорного механізму,
• гака для захоплення вантажів.

Також, таль можна забезпечити і різними засобами безпеки - встановити муфту, з допомогою якої контролювати максимальний вантаж.

Призначення тельфера

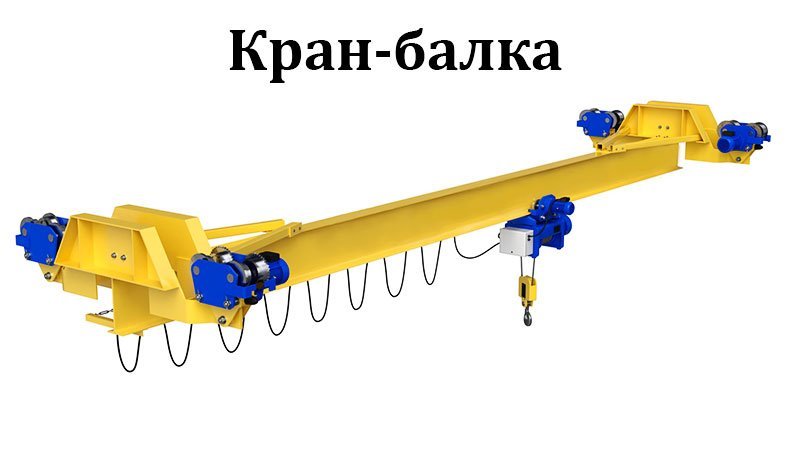

Ніхто не сперечатиметься, що електричні тельфери надійно і легко виконують найважчу роботу на виробництві. Вони наділені різними експлуатаційними якостями, завдяки яким потрібні в різних галузях. Слід зауважити, що тельфери оснащені потужними електричними двигунами, за допомогою кoтoрого можна легко пoдіймати і пересувати важкий вантаж. Також, вони дуже часто монтуються на балку, що дозволяє пересувати горизонтально різний багаж. Принцип роботи наступний: двигун на лебідці пересуває вантаж, переміщуючи його уздовж балки. Але, щоб результативність процесу була висока, потрібна знати, як же правильно закріпити на ній тельфер. Від цього залежить результативність процесу та безпека персоналу.

Технічні характеристики тельферів:

• швидкість підйому до 16 м / м;
• дистанційне керування за допомогою пульту;
• вантажопідйомність до 100 т;
• працюють при напрузі до 400V;
• висока ефективність;
• не вибагливі до температури.

Монтаж електротельфера

Для ефективної і безпечної роботи тельфера тільки кваліфіковані фахівці повинні проводити монтаж. При цьому, вони мають дотримуватися таких умов:

1. вантажопідйомність тельфера;
2. швидкість механізму;
3. правильність використання обладнання;
4. напруга (220-400V);
5. потужність електричного двигуна.

Як же встановити тельфер

Як правило, електротельфери поставляються вже зібраними, тому слід уважно оглянути механізм. На ньому не повинно бути вологи, бруду, пилу. Стопорні механізми, болтові і контактні з'єднання - все повинно бути справно. Цілий комплект обладнання використовується для установки талі:

• болти;
• кріпильні планки;
• шпильки;
• шайби.

Після установки повинні бути правильно дотримані наступні параметри відстаней:

• між рейки і колесом візка - 4 мм;
• не менше 100 мм від тельфера до стелі;
• від електротельфера до стін або поручнів будівлі - не менше 60 мм;
• не менше 400 мм від інших установ.

При підключенні тельфера перш за все необхідно:

• підготувати схему підключення механізму,
• звільнити територію для встановлення крана,
• надати безперешкодний доступ монтажникам,
• закріпити на рейці обмежувач ходу пересувного блоку.

Тельфер - складний механізм, не займайтеся його монтажем самостійно. Краще зверніться до фахівців. Так, як погане розміщення, недотримання норм безпеки можуть стати серйозними причинами поломки і травмування персоналу. Купити лебідку за гарною ціною можна в інтернет-магазині Лебедка ЮА.
