Установка электрической лебедки на внедорожник помогает вытащить автомобиль из болота, песка или снежной ловушки, а также обеспечивает беспрепятственное преодоление сложных участков на бездорожье. От правильной установки зависит безопасность буксировки, эффективность работы оборудования и срок службы тягового устройства.
В этой статье мы рассмотрим процесс установки лебедки Husar BST 12000 lbs с синтетическим тросом на пикап Ford Ranger 2024 года выпуска. Эта модель с максимальной нагрузкой 5,5 тонн отлично подходит для установки на внедорожники, которые часто ездят не только по городским трассам, но и по грунтовым дорогам.
О лебедке Husar BST 12000 lbs
Бренд Husar Winch с многолетним опытом производства тягового оборудования уже завоевал доверие потребителей по всей Европе и Азии. Продукция производителя прошла сертификацию и поставляется с официальной гарантией. Lebedka.ua – сертифицированный дилер компании Husar Winch в Украине.
Лебедка с тяговой силой 5543 кг (12000 фунтов) работает с помощью электрического двигателя мощностью 4,4 кВт и питается от автомобильного аккумулятора 12 В. Она оборудована 28-метровым синтетическим тросом с крюком, дистанционным управлением и 3-ступенчатым редуктором.

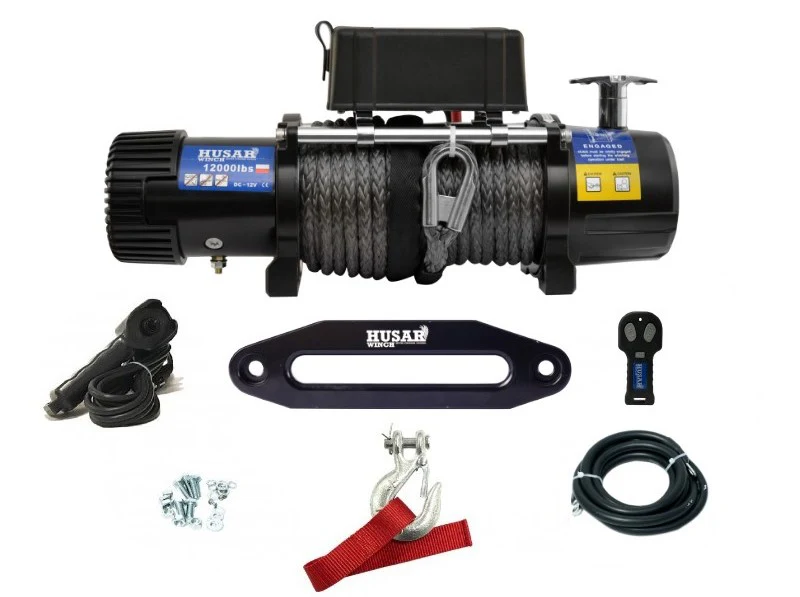

В комплект поставки входит:
- лебедка BST 12000 lbs;
- кевларовый трос 1 см в диаметре;
- беспроводной пульт управления;
- клюз;
- крюк со стропой;
- блок управления с кабелями для подключения питания;
- проводной пульт управления;
- детали для крепления;
- паспорт изделия и инструкция по установке.
Параметры электрической лебедки:
| Скорость укладки троса на барабан и мощность (первый виток) | ||||||
| Нагрузка троса | фунты | 0 | 4000 | 6000 | 10000 | 12000 |
| килограммы | 0 | 1814 | 2722 | 4536 | 5433 | |
| Скорость троса | м/мин | 6.8 | 3.8 | 3 | 2.1 | 1.7 |
| Потребляемая мощность | амперы | 80 | 170 | 210 | 310 | 360 |
Тяговые показатели на витках:
| Тяговое усилие в зависимости от канатного слоя | ||||||
| Слой троса | 1 | 2 | 3 | 4 | ||
| Тяговый трос | фунты | 12000 | 9900 | 8300 | 7000 | |
| килограммы | 5443 | 4490 | 3765 | 3175 | ||
| Количество троса на барабане | метры | 6 | 13 | 22 | 28 | |
Размеры лебедки, мм:
Этапы установки лебедки на автомобиль
Шаг 1: подготовка инструментов и оборудования
Для успешного монтажа нам понадобится:
- Лебедка Husar BST 12000 lbs со всеми комплектующими.
- Усиленная платформа для установки лебедки.
- Инструменты - ключи, трещотка, отвертки тошо.
- Электрические кабели для подключения блока управления.
- Защитные перчатки и очки для безопасной работы.
Шаг 2: монтаж платформы под лебедку
Прежде всего, нужно снять передний бампер Форд Рейнджер, чтобы получить доступ к раме. После этого установить кронштейн, подходящий для лебедок с тяговой силой до 5,5 тонн или весом 30 кг. Если ваш автомобиль дополнен усиленным бампером с местом под лебедку, можно пропустить этот этап.
Шаг 3: установка лебедки
Зафиксируйте тяговое устройство на соответствующем месте с помощью креплений, имеющихся в комплекте. Монтажный шаблон модели BST 12000 фунтов составляет 254x114,3 мм. Убедитесь в надежности крепления.
Шаг 4: подключение
После этого необходимо произвести монтаж блока управления, а также подключить кабели к АКБ. При прокладке кабелей через моторный отсек избегайте вибрирующих или нагреваемых деталей во время работы двигателя автомобиля. Используйте изоляционные материалы, чтобы защитить кабели от повреждения и короткого замыкания.
 |
 |
Шаг 5: пульт управления
Модель оснащена двумя пультами управления – проводным и беспроводным. Управление и подключение первого выводится под капот, где устанавливается переключатель включения/выключения работы лебедки с разъемом для подключения проводного манипулятора.
Шаг 6: проверка работы
Включите лебедку, вставьте приемник в разъем и убедитесь, что система работает корректно. Попытайтесь несколько раз смотать и размотать трос.
Шаг 7: клюз
Следующим этапом выступает установка бампера и вырезание отверстия в нем для монтажа клюза, чтобы трос равномерно наматывался на барабан лебедки. Затем нужно протянуть трос через клюз. Осталось добавить такелажный крюк к тросу и закрепить его.
Шаг 8: заключительные работы
В самом конце убедитесь, что ничего не мешает размотке троса. Проверьте, нет ли сбоев или задержек в работе тягового оборудования.
Установка лебедки Husar BST 12000 lbs на пикап Ford Ranger 2024 года – надежный способ повысить возможности внедорожника в сложных условиях бездорожья. В компании Lebedka.ua вы можете не только купить автомобильную лебедку, но и установить ее на ваше транспортное средство. Наши мастера реализовали более 100 успешных монтажов на внедорожники, пикапы, эвакуаторы, квадроциклы, багги.
