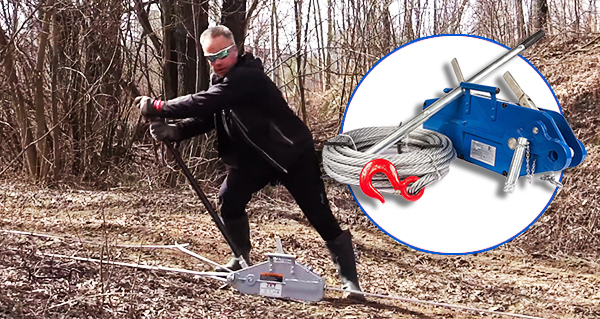

Монтажно-тяговым механизмом (МТМ) называют одну из разновидностей ручных рычажных лебедок. Они нашли себе применение в смещении груза, по горизонтали и наклону, на строительстве, в монтаже и в спасательных операциях.
Устройство работает на продвижении троса (тягового) и переменном зажатии его через процесс зажима двумя парами губок. Зажимные губки находятся в корпусе МТМ, и именно они задают тросу направление. Использование полиспаста (устройство, в котором натягиваются веревки и канаты) увеличивает возможности и позволяет удвоить рабочую нагрузку монтажно-тяговых механизмов.
Главное отличие МТМ от лебедок - это возможность применять в процессе работы тяговые тросы неограниченной длины, не останавливаясь на возможностях барабанных емкостей.

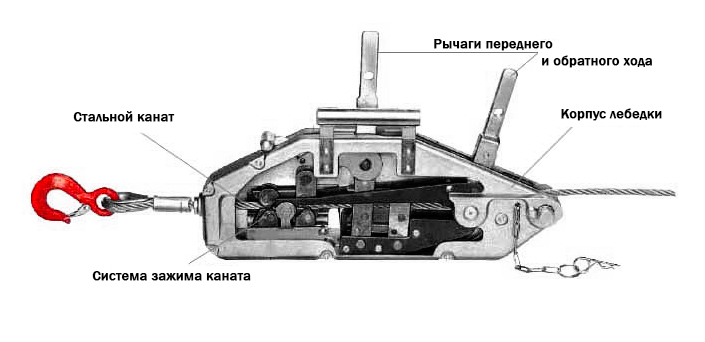

Как работает механическая лебедка монтажного типа
Для того чтобы использовать такого типа лебедку, заведите небольшую часть каната в корпус, выведите его над анкерным шрифтом и набросьте цепь, для фиксации. При транспортировке либо подъеме вручную, рукояткой поворачивают тяговый рычаг (задний). После этого механизм вместе начинает работать: верхние зажимы стягивают канат и начинают скольжение по эксцентрикам, нижняя парочка зажимов предназначена быть опорой канатного троса. При этом возникают силы трения, содействующие к перемещению тяжести по пределам поворота рычажной дуги. При переходе к следующему шагу ручку следует отвести назад. Эксцентрики делают поворот, рамка с трещоткой контактирует с канатом, после чего груз фиксируется. Когда поворот рычага заканчивается, происходит захват новой канатной части, и трещотка отводится вверх от рычага обеспечивающего обратный ход. И так по кругу.

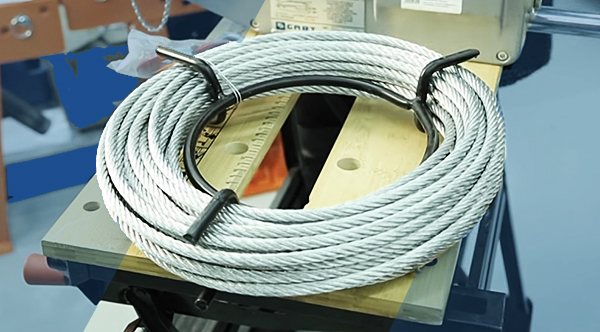

- В стандартном наборе механизма длина канатного троса 20 м и его размер абсолютно не влияет на производительность. Результативность работы зависит от длины рукоятки, силы и интенсивности раскачивания рычага для прямого хода.
- Усилие на рукоятке большинства конструкций может достигать до 50 кг, а способность механизма тянуть грузы, в это время, может расти до пяти с половиной тонн.
- Долговечность и прочность монтажно-тяговой лебедки базируется на состоянии эксцентриковых роликов в тандемном механизме. Нельзя допускать, чтобы на поверхность этих роликов попадала смазка. Это уменьшит силу трения зажимов и трещотки, впоследствии чего случится спонтанное опускание груза. При техническом осмотре монтажно-тягового механизма смазывать стоит исключительно оси самых рычагов и эксцентриковые захваты.

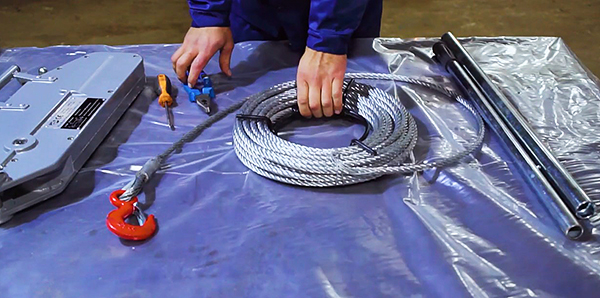

Преимущества в работе монтажно-тягового механизма
Из-за компактных размеров и небольшого веса механизма его легко транспортировать и он не занимает много места в багажнике. Но не думайте, что маленькие габариты влияют на его работоспособность, наоборот, у него высокий уровень тягового усилия, что позволяет на небольшое время оставлять грузы в подвесном состоянии, фиксируя положение.
К преимуществам стоит добавить универсальность монтажно-тягового механизма. Так же:
- У вас будет возможность самому подобрать позицию устройства вертикально или горизонтально
- Встроенные срезные штифты, которые расположены в рычаге, обеспечивают защиту от перегрузки
- Возможность по необходимости заменить комплектацию канатом прочнее и длиннее
- Стальной корпус покрыт молотковой эмалью, что дает ему выдерживать перепад температуры и при этом оставаться работоспособным
- Очень прост в обслуживании
Чтобы сохранить долговечность монтажно-тягового механизма, периодически разбирайте его, чтобы промыть и смазать внутренние составляющие, а так же проследить за состоянием стального канатного троса.

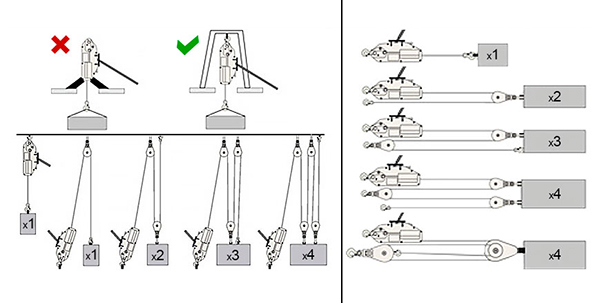

Схема, показывающая, как можно увеличить тяговое усилие и грузоподъемность монтажно-тягового механизма:
В зависимости от ситуации, в которой может понадобиться купить лебедку, стоит пересмотреть все разновидности: гидравлические, электрические, ручные, переносные; и специализированные: для эвакуаторов, квадроциклов или автомобилей. И уже тогда определится и купить более подходящий для себя механизм.
