Как правильно заземлить генератор

Содержание

• Для чего нужно заземление
• Как заземлить бензиновый или дизельный генератор
• Монтаж заземлителя
• Требования к заземлителю
• Подключение заземлителя к генератору
• Как еще можно заземлить генератор
• Оптимальное решение

Электрогенераторы пользуются большим спросом благодаря своей практичности и универсальности. Однако при их эксплуатации не стоит забывать о правилах безопасности. Одно из важных условий — заземление устройства. Знание того, как правильно заземлить генератор, поможет избежать не только поломок техники, но и несчастных случаев.

Эта процедура будет актуальной для большинства генераторов. Узнать точно, нужно ли вашему устройству заземление, можно в инструкции от производителя.

Для чего нужно заземление

В процессе работы генератора на его корпусе и раме может возникать статический электрический заряд. Его вызывает трение деталей, которые вращаются внутри устройства. Если с этим ничего не делать, то высока вероятность возгорания техники или поражения окружающих людей и животных током.

Заземление как раз и призвано решить эту проблему. Оно направляет ток по пути наименьшего сопротивления в землю. Это проверенный временем и относительно несложный метод защиты электроприборов.

Как заземлить бензиновый или дизельный генератор

Наиболее эффективный способ заземления дизельного или бензинового генератора — монтаж отдельного контура заземления. Для этого устройство нужно соединить с помощью проводника с заземлителем, который имеет электрический контакт с землей.

В качестве заземлителя можно использовать:

• металлический стержень;
• металлическую трубу;
• прямоугольный лист железа;
• железный уголок.

Монтаж заземлителя

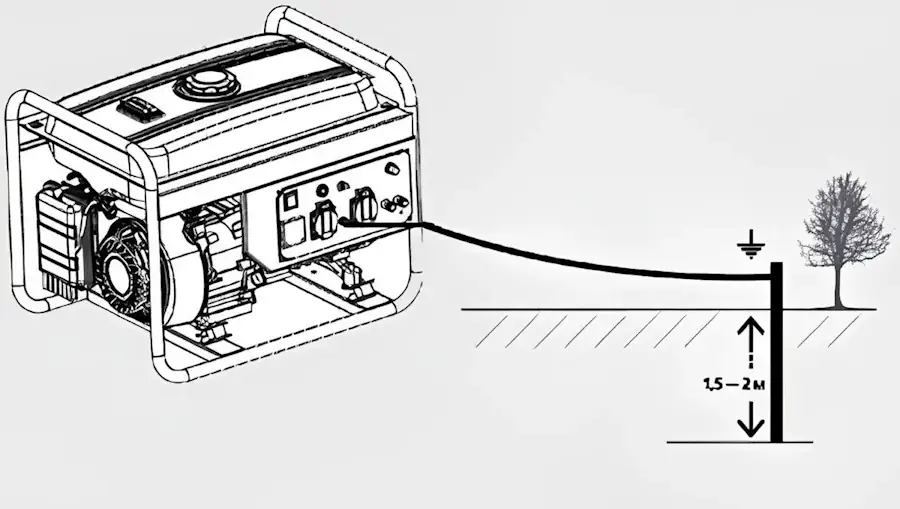

Заземлитель забивается в почву до уровня влажных слоев. Глубина может быть разной в зависимости от вашей местности и вида грунта. Это необходимо учитывать при подборе длины заземлителя. Обычно достаточно изделия в 1,5–2 м.

На грунтах с высоким сопротивлением, например песчаных или скалистых, потребуются дополнительные меры. Одно из решений — монтаж заземляющего устройства из трех и более стержней. Колья вбиваются на расстоянии больше 1 м друг от друга и соединяются между собой металлическими перемычками.

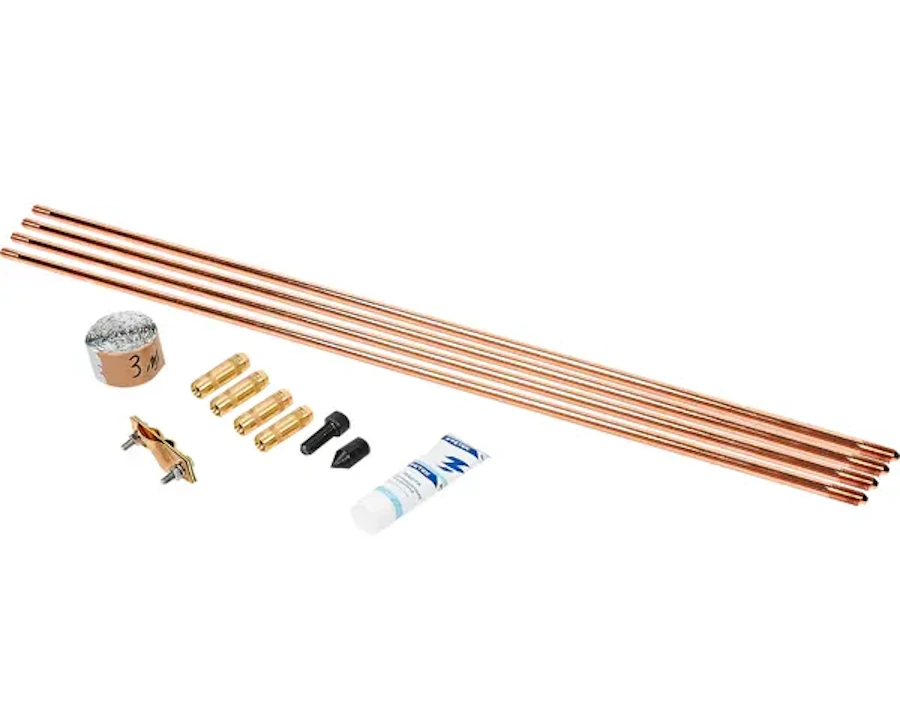

Второй способ — вбить один очень длинный стержень. Для этого можно использовать специальный модульный заземлитель. Он состоит из нескольких стержней, которые накручиваются друг на друга по мере погружения в землю. Таким образом можно достичь практически любой длины и не проводить серьезных земляных работ.

Требования к заземлителю

Крайне желательно использовать детали из материала, устойчивого к коррозии. Например из оцинкованной стали, меди или латуни. Поскольку ржавчина повышает сопротивление заземлителя и сокращает срок его службы. Необходимая толщина/диаметр изделия также зависит от выбранного материала.

Минимально допустимые размеры искусственных заземлителей

Подключение заземлителя к генератору

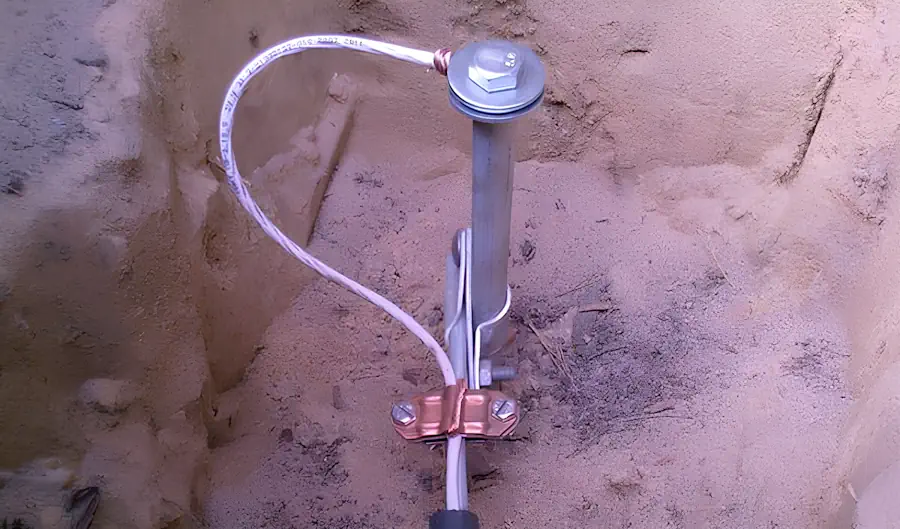

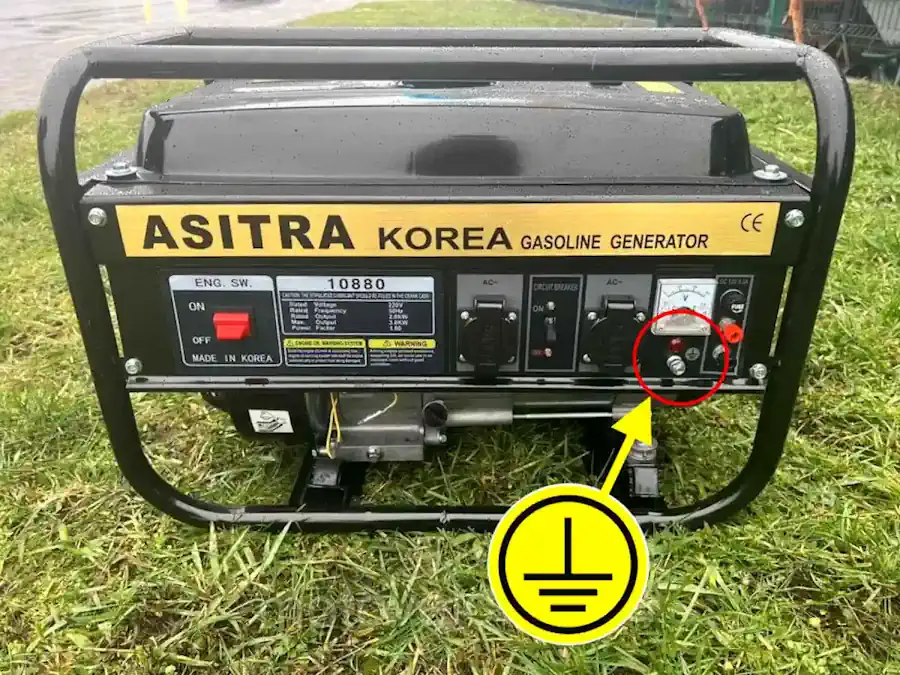

После установки заземлителя возьмите медный многожильный провод с сечением от 6 мм² и качественно зачистите его концы. Один конец подключается к заземлителю, а второй — к клемме заземления на генераторе. Ее можно опознать по специальному символу.

Важно обеспечить максимально надежный и плотный контакт, поэтому рекомендуется соединять провод с заземлителем с помощью зажимов. Также стоит учитывать, что контур заземления не должен находится на большом расстоянии от генератора. Пары метров достаточно. Поэтому нет необходимости использовать длинный провод. Общее сопротивление контура заземления должно быть до 4 Ом.

Еще один немаловажный аспект, на который следует обращать внимание при работе, — это качественная изоляция проводов и токоведущих частей заземляющего устройства. Поскольку случайный контакт человека или животного с оголенным участком может вызвать разрядку накопленного заряда с печальным исходом.

Как еще можно заземлить генератор

Некоторые строения могут уже иметь контур заземления. В таком случае можно подсоединить генератор к нему с помощью провода.

Также в правилах устройства электроустановок можно встретить такое понятие, как естественные заземлители. К ним можно отнести:

• металлические элементы железобетонного фундамента дома;
• металлические конструкции, вкопанные в землю;
• проложенные под землей металлические водопроводные трубы.

Однако этот способ далеко не самый надежный и безопасный. Такие заземлители могут иметь слишком высокое сопротивление, из-за чего не будут выполнять свою функцию.

Подключение к трубам на сегодняшний день и вовсе запрещено. Поскольку может привести к поражению током. Это относится к водопроводным, канализационным трубам и к системе отопления. Также строго запрещается заземление на трубы, проводящие горючие жидкости или газы.

Оптимальное решение

Среди описанных решений наиболее эффективным и безопасным будет описанное в начале создание отдельного контура заземления. Но несмотря на кажущуюся простоту всей процедуры всё же рекомендуется обратиться к специалистам. Профессионалы смогут точно рассчитать сопротивление грунта, необходимые параметры заземляющего устройства и гарантировать безопасную работу вашего генератора.
